차단기란 무엇인가?
차단기는 과전류나 단락전류가 발생했을 때 전기 회로를 자동으로 차단하여 장비와 사용자를 보호하는 중요한 전기 기기입니다. 차단기는 전기 설비의 안전성을 높이고, 화재나 기타 사고를 예방하는 데 필수적인 역할을 합니다.
차단기의 주요 종류
차단기는 사용 용도와 설비의 전압 및 전류 조건에 따라 다양한 종류로 나뉩니다. 아래에서 주요 차단기의 종류를 살펴보겠습니다.

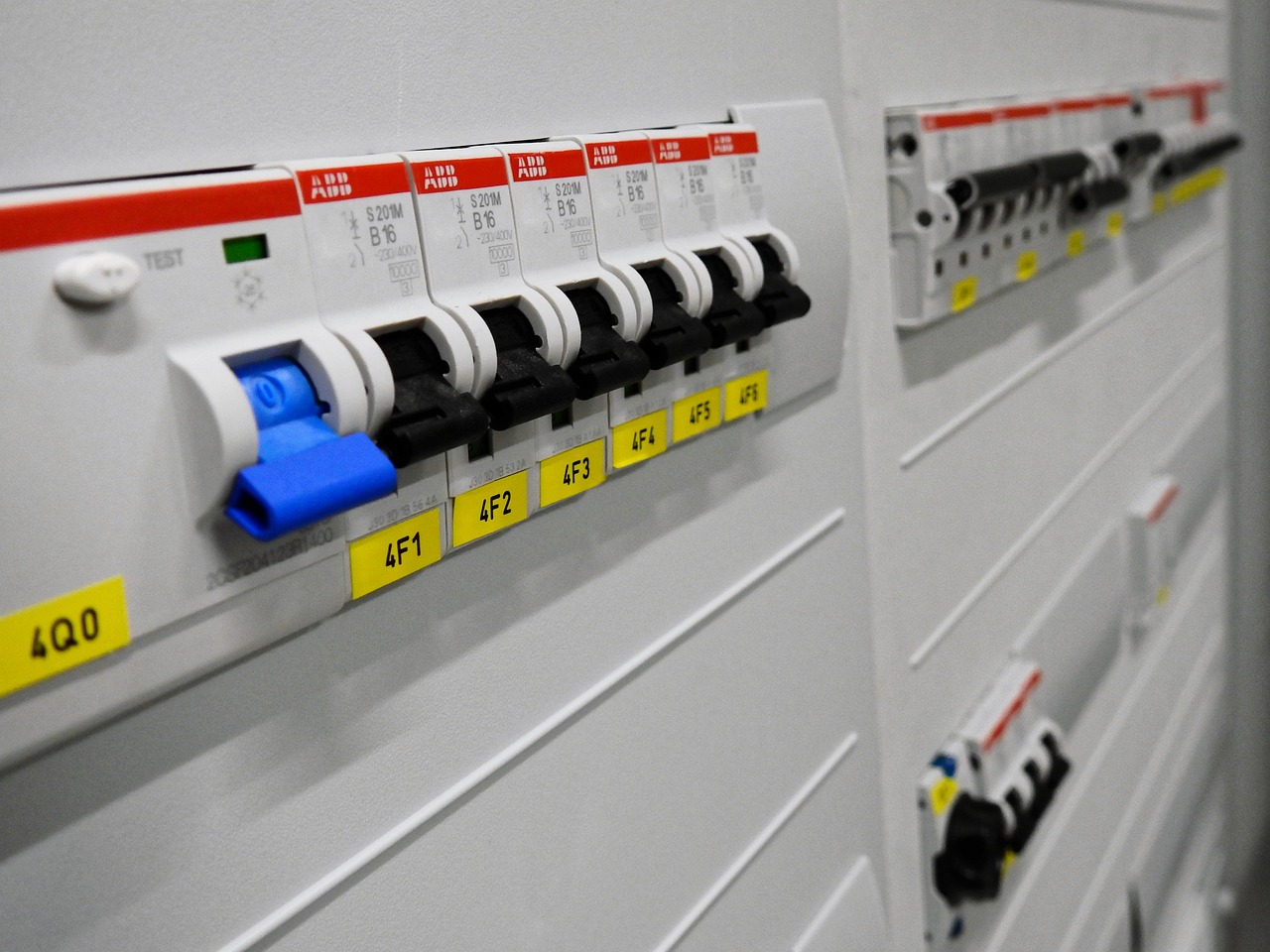

1. MCB (Miniature Circuit Breaker)
MCB는 소형 차단기로, 일반적으로 가정이나 소규모 상업 시설에서 사용됩니다. 정격 전류가 낮으며, 과부하 및 단락으로부터 회로를 보호하는 데 사용됩니다.
- 정격 전류: 주로 100A 이하
- 특징: 간단한 구조, 저렴한 비용, 쉬운 유지보수
- 용도: 주택 및 소규모 건물의 배선 보호
2. MCCB (Molded Case Circuit Breaker)
MCCB는 MCB보다 높은 정격 전류를 처리할 수 있으며, 산업 및 상업용 전기 설비에 주로 사용됩니다. 과부하, 단락 및 접지 결함에 대해 보호합니다.
- 정격 전류: 100A~2500A
- 특징: 조정 가능한 트립 설정, 다양한 전류 용량 지원
- 용도: 대규모 건물 및 공장의 메인 배전 시스템
3. ACB (Air Circuit Breaker)
ACB는 저압 배전 시스템에서 사용되며, 높은 정격 전류를 처리합니다. 공기를 아크 소멸 매체로 사용하여 신뢰성을 제공합니다.
- 정격 전류: 최대 6300A
- 특징: 높은 안정성, 다양한 보호 기능
- 용도: 대형 빌딩의 메인 배전반
4. VCB (Vacuum Circuit Breaker)
VCB는 중전압(주로 3.3kV 이상) 시스템에서 사용되며, 진공을 아크 소멸 매체로 사용합니다. 긴 수명과 높은 신뢰성을 제공합니다.
- 정격 전압: 3.3kV~33kV
- 특징: 낮은 유지보수, 긴 수명
- 용도: 중전압 배전 시스템
5. SF6 차단기
SF6 차단기는 고전압 시스템에서 사용되며, 아크 소멸 매체로 SF6 가스를 사용합니다. 높은 절연 성능과 효율을 자랑합니다.
- 정격 전압: 33kV 이상
- 특징: 탁월한 아크 소멸 능력, 고효율
- 용도: 송전 및 배전 설비
차단기의 선택 기준
차단기를 선택할 때는 다음의 기준을 고려해야 합니다:
- 정격 전압과 정격 전류: 시스템의 요구 사항에 맞는지 확인합니다.
- 차단 용량: 발생 가능한 최대 단락 전류를 견딜 수 있는지 확인합니다.
- 설비의 용도: 가정용, 상업용, 산업용 등 사용 환경에 따라 적합한 제품을 선택합니다.
결론
차단기는 전기 시스템의 안전성과 효율성을 높이는 핵심 장치입니다. 각 차단기의 특성과 용도를 이해하면 올바른 차단기를 선택하고 설치하여 전기 사고를 예방할 수 있습니다. 전기 기초를 공부하는 여러분이 차단기의 종류를 잘 이해하고 활용할 수 있기를 바랍니다!
