전기에너지 흐름의 전반적인 개요
전기에너지의 흐름은 크게 다음과 같은 단계로 나뉩니다:
- 전기 발전
- 변압
- 송전
- 배전
- 최종 소비
각 단계는 전기에너지의 효율적인 전달과 사용을 목표로 설계되었으며, 이 과정에서 최소한의 에너지 손실을 유지하는 것이 중요합니다.

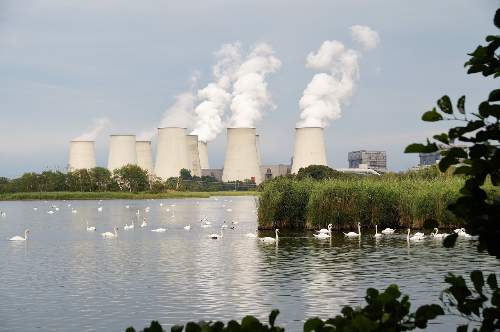

1. 전기 발전
전기에너지의 여정은 발전소에서 시작됩니다. 발전소는 다양한 방식으로 에너지를 생성하며, 주요 발전 방식은 다음과 같습니다:
- 화력 발전: 석탄, 천연가스, 석유 등의 연료를 연소시켜 터빈을 회전시킵니다.
- 수력 발전: 물의 위치 에너지를 이용해 터빈을 구동합니다.
- 원자력 발전: 핵분열로 발생한 열에너지로 증기를 생성하고, 이를 이용해 터빈을 돌립니다.
- 신재생 에너지: 태양광, 풍력, 지열 등을 이용해 전기를 만듭니다.
TIP 발전 이론: 전자기 유도 법칙
대부분의 발전 방식은 **전자기 유도 법칙**에 기반합니다. 패러데이의 법칙에 따르면, 자기장이 변화할 때 전도체 내부에 전류가 유도됩니다. 예를 들어, 발전소의 터빈이 회전하면 코일 주변의 자기장이 변화하며 전기가 생성됩니다. 이 과정은 발전기의 기본 원리입니다.
태양광 발전은 예외적으로 **광전 효과**를 사용합니다. 금속 표면에 빛이 닿으면 전자가 방출되어 전류를 형성합니다.
2. 변압 (승압과 강압)
변압은 전기 송전 과정에서 매우 중요한 역할을 합니다. 변압기를 통해 전압을 높이거나 낮추는 과정으로, 전류의 크기와 에너지 손실을 조절합니다.
승압 변압
발전소에서 생성된 전기는 송전에 적합하도록 승압됩니다. 승압 변압기는 입력 코일보다 출력 코일의 권선 수를 늘려 전압을 높입니다. 높은 전압으로 송전하면 전류가 감소하여 송전선의 저항으로 인한 에너지 손실을 줄일 수 있습니다.
강압 변압
강압 변압은 전기를 최종 소비자가 사용할 수 있는 전압으로 낮추는 과정입니다. 예를 들어, 배전망에서는 220V로 변환하여 가정으로 공급됩니다. 강압 변압기는 출력 코일의 권선 수를 줄여 전압을 낮추며, 이는 전자 기기의 안전한 작동을 위해 필수적입니다.
변압 과정에서 효율을 높이기 위해 초전도체를 활용한 고효율 변압기가 연구되고 있습니다.

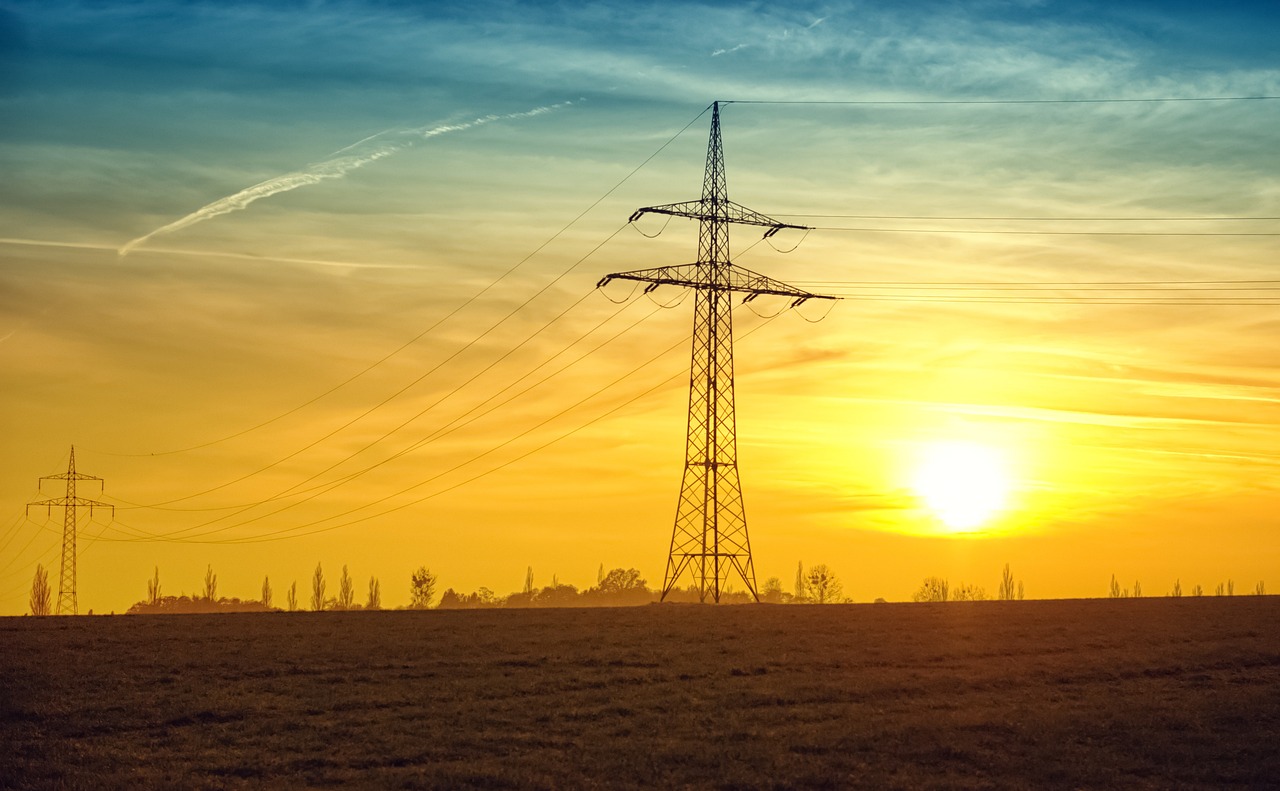

3. 송전
송전은 발전소에서 변압된 전기를 장거리로 전송하는 과정입니다. 송전 과정에서는 고전압 송전선을 사용하여 대규모 전력을 효율적으로 전달합니다.
주요 송전 방식은 다음과 같습니다:
- 교류 송전(AC): 대부분의 송전 방식으로, 전압과 전류가 시간에 따라 변화하는 교류를 사용합니다.
- 직류 송전(DC): 장거리 송전에서 전력 손실을 줄이는 데 유리한 방식으로, 최근 HVDC(고전압 직류 송전) 기술이 각광받고 있습니다.
송전은 송전탑과 변전소를 통해 이루어지며, 최종적으로 배전 네트워크로 연결됩니다.
4. 배전
배전은 송전망에서 전달받은 고전압 전기를 최종 소비자에게 적합한 전압으로 변환하고 공급하는 과정입니다. 이 과정은 변전소에서 시작됩니다.
배전망 구성
배전망은 주로 변전소, 배전선, 배전반으로 구성됩니다. 변전소에서 고전압을 낮춰 소비자에 적합한 전압으로 변환하며, 배전선은 이를 각 지역으로 운송합니다. 배전반은 가정이나 상업시설에서 전기를 분배하며 과부하나 단락 방지를 위해 차단기와 같은 보호 장치가 설치됩니다.
배전의 유형
- 지상 배전: 송전탑과 전선을 사용하여 전기를 공급하는 전통적인 방식.
- 지중 배전: 지하에 매설된 전선을 통해 배전하며, 도시 지역에서 미관과 안정성을 높이기 위해 선호됩니다.
최근에는 스마트 배전 시스템이 도입되어 전력 수요를 실시간으로 파악하고 최적의 전력 분배를 수행합니다.
5. 최종 소비
최종적으로 전기는 가전제품, 조명, 기계 장비 등을 구동하는 데 사용됩니다. 이 과정에서 에너지 효율성을 유지하기 위해 제품 자체의 에너지 소비량을 줄이는 기술도 함께 발전하고 있습니다.
전기에너지 흐름의 실제 예시
1. 가정용 전기
가정에서 사용하는 전기는 보통 220V로 공급되며, 이를 통해 냉장고, 에어컨, 세탁기 등의 가전제품이 작동합니다. 전력 회사는 배전망을 통해 전압을 가정에 맞게 낮춘 뒤 공급합니다.
2. 산업용 전기
산업용 전기는 380V 이상의 고전압으로 공급됩니다. 이는 대형 기계나 공장 설비를 구동하는 데 적합한 전압입니다. 산업 현장은 주로 변전소와 가까운 위치에 배치되어 에너지 손실을 최소화합니다.
효율적인 전기 사용을 위한 제안
전기 공급 과정은 복잡하지만 효율적인 관리가 중요합니다. 발전소에서 사용된 에너지의 손실을 줄이고, 송전과 배전 과정에서도 고효율 기술을 적용하면 에너지 절약에 기여할 수 있습니다. 소비자 역시 에너지 효율 등급이 높은 제품을 사용하여 전기 소비를 줄이고 환경 보호에 동참할 수 있습니다.
이번 회차에서 전기에서 발전부터 수전까지 전반적인 흐름을 알아보았습니다. 다음 회차에서는 발전에 대한 내용을 다루어보겠습니다.
